Скрытая вентиляция под плитку — VentZero T-S
De la 1.875 MDL

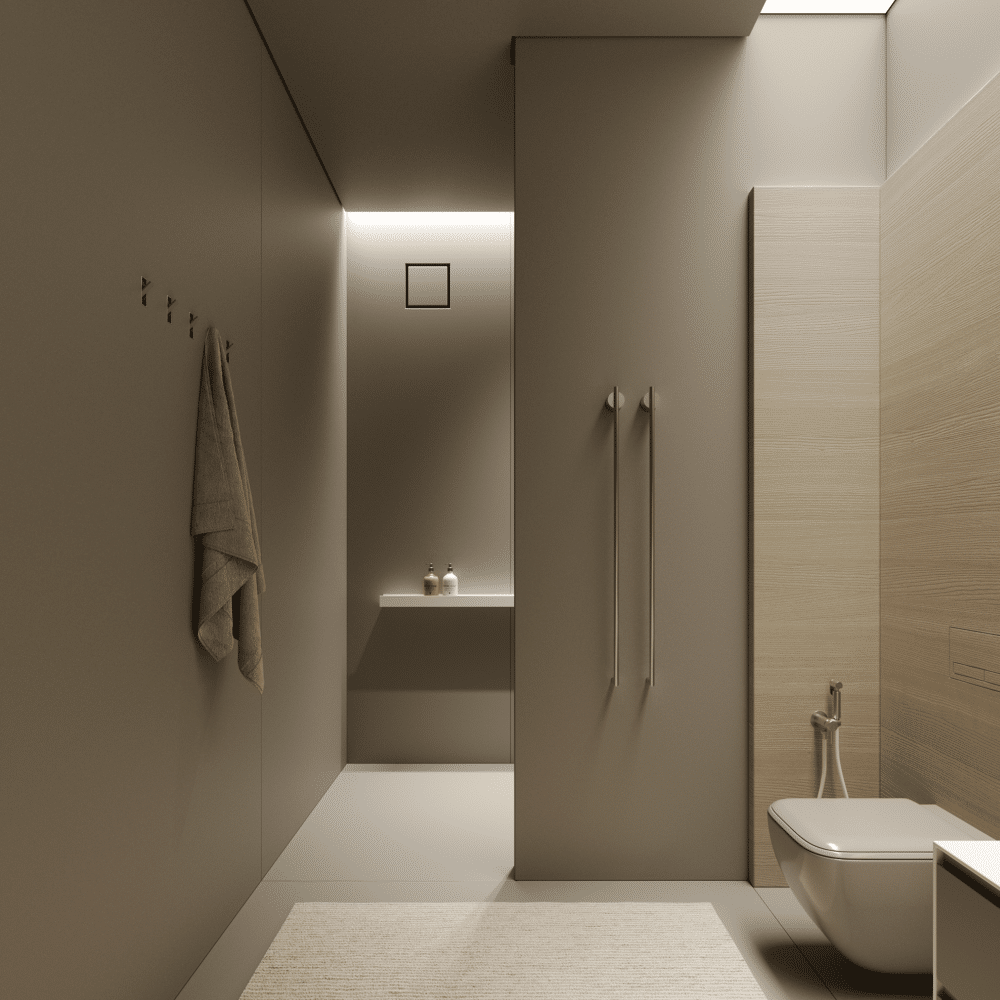

Скрытая вентиляция под плитку для ванных комнат, душевых и санузлов, где видимая классическая вентиляционная решётка не должна портить отделку. VentZero T-S монтируется на этапе облицовки и интегрирует зону вентиляции непосредственно в готовую поверхность.
Выберите: диаметр Ø100 / Ø125 и конфигурацию системы.

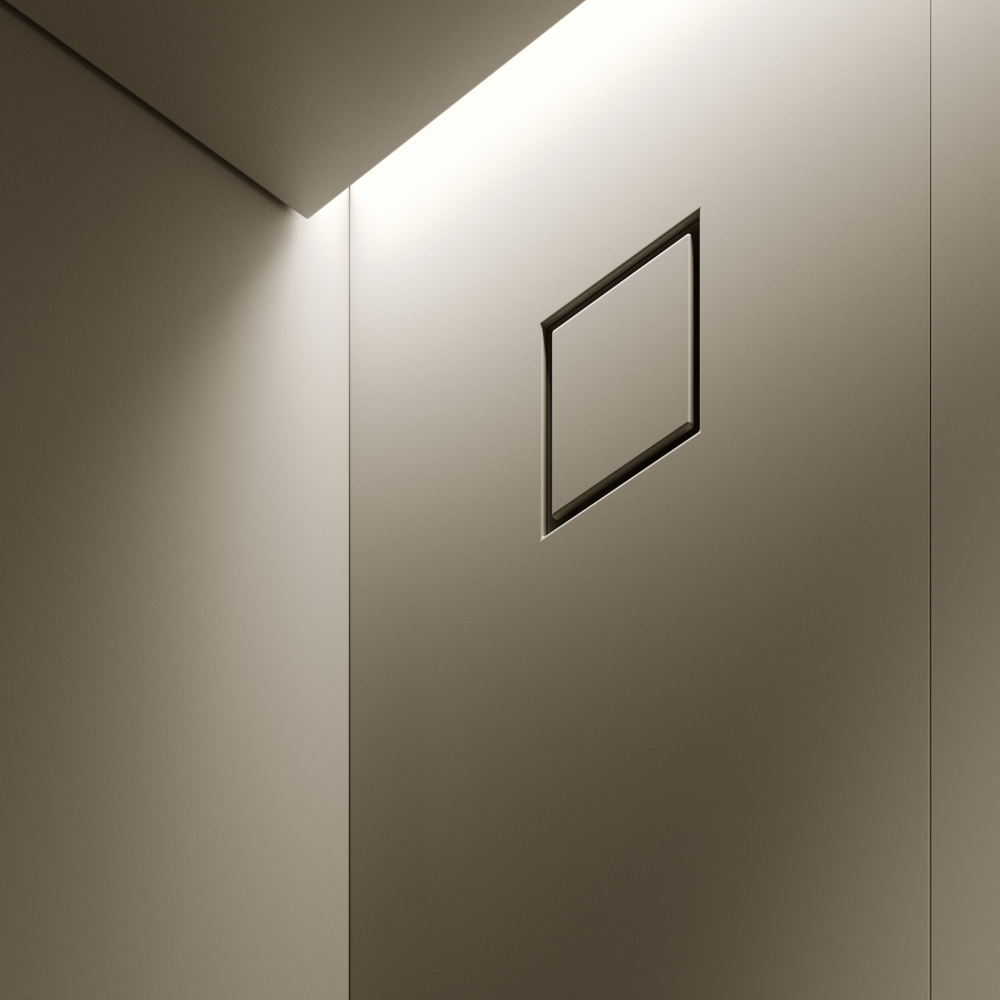

VentZero T-S — это система скрытой вентиляции под плитку для ванных комнат, душевых, санузлов и других облицованных поверхностей. Система монтируется на этапе облицовки, вместе с отделкой, чтобы корпус был интегрирован в зону плитки, а фронтальный элемент был покрыт тем же материалом, что и основная поверхность. После монтажа видимыми остаются фронтальный элемент, интегрированный в отделку, и периметральная воздушная щель.
Модель T-S имеет квадратную форму с прямыми углами. Для стандартного конфигуратора доступны версии Ø100 и Ø125 в конфигурациях без мотора, с мотором или с мотором + датчик влажности и таймер. Корпус изготовлен из технического PETG методом 3D-печати. Стандартный цвет корпуса — чёрный; другие цвета выполняются под заказ, с дополнительной стоимостью.
Скрытая вентиляция под плитку: как выбрать диаметр
VentZero T-S выбирается по диаметру вентиляционного канала, доступному пространству для корпуса и подключению к каналу, а также по нужной функциональной конфигурации. Для прямого заказа в основном используются версии Ø100 и Ø125. Версии Ø150 и Ø200 являются пассивными проектными решениями и подтверждаются отдельно.
VentZero T-S Ø100
РЕКОМЕНДУЕМ
Конфигурации: без мотора / с мотором / с мотором + датчик влажности и таймер.
Подключение к каналу: Ø100 мм*.
Центральная зона под отделку: 150 × 150 мм*.
Видимая периметральная щель: 18 мм*.
Contur exterior al zonei vizibile: 118 × 118 mm*.
Активная версия: до 100 м³/ч**.
Питание активной версии: 220–240 В / 50 Гц**.
Мощность мотора: примерно 13 Вт**.
Шум активного модуля: примерно 30 дБ(A)**, ориентировочно на расстоянии 3 м в стандартных условиях.
Пассивная версия: рассчитана для канала Ø100; поток воздуха зависит от тяги канала или существующей системы вентиляции.
Рекомендация: компактные ванные комнаты, WC, небольшие санузлы, квартиры и короткие вентиляционные трассы.
Выбираете Ø100? В конфигураторе выше выберите диаметр Ø100 и нужную конфигурацию.
VentZero T-S Ø125
БОЛЬШИЙ ПОТОК
Конфигурации: без мотора / с мотором / с мотором + датчик влажности и таймер.
Подключение к каналу: Ø125 мм*.
Центральная зона под отделку: 190 × 190 мм*.
Видимая периметральная щель: 25 мм*.
Contur exterior al zonei vizibile: 242,5 × 242,5 mm*.
Активная версия: до 197 м³/ч**.
Питание активной версии: 220–240 В / 50 Гц**.
Мощность мотора: примерно 16 Вт**.
Шум активной версии: примерно 32 дБ(A)**, ориентировочно на расстоянии 3 м в стандартных условиях.
Пассивная версия: рассчитана для канала Ø125; поток воздуха зависит от тяги канала или существующей системы вентиляции.
Рекомендация: стандартные ванные комнаты, санузлы и вентиляционные трассы с большей воздушной нагрузкой.
Выбираете Ø125? Проверьте доступное пространство для монтажа по техническому чертежу и выберите Ø125 в конфигураторе выше.
Проектные версии — Ø150 и Ø200
ПРОЕКТНАЯ ВЕРСИЯ
Конфигурация: Ø150 и Ø200 — пассивные проектные версии, которые не выбираются в стандартном конфигураторе. Для Ø150 активная версия может быть рассмотрена только по запросу и после технического подтверждения. Ø200 — пассивная версия для больших каналов или систем централизованной вентиляции.
Ø150 — более крупные помещения, премиальные проекты и объекты с повышенными требованиями к интеграции вентиляции в отделку.
Ø200 — коммерческие помещения, шоурумы, SPA, отели, общественные пространства и системы централизованной вентиляции.
Видимые размеры, монтажные размеры, вес и поток воздуха подтверждаются по проекту и зависят от канала, доступного пространства и существующей системы вентиляции.
Нужен Ø150 или Ø200? Эти версии проверяются по каналу, доступному пространству и системе вентиляции перед подготовкой предложения.
Коммерческое примечание: VentZero T-S имеет стандартные конфигурации для прямого заказа. Любое изменение вне стандартной конфигурации — специальный цвет, адаптация размера, проектное решение, нестандартная интеграция или индивидуальное техническое требование — подтверждается до производства и рассчитывается отдельно.
** Примечание к характеристикам: значения расхода воздуха, мощности мотора и уровня шума для активных версий основаны на данных используемого вентиляционного модуля в стандартных условиях. Уровень шума указан ориентировочно на расстоянии 3 м, а не рядом с системой. Реальная работа установленной системы зависит от канала, длины трассы, количества поворотов, сопротивления шахты и качества монтажа. Пассивные версии без мотора не создают принудительную вытяжку самостоятельно.

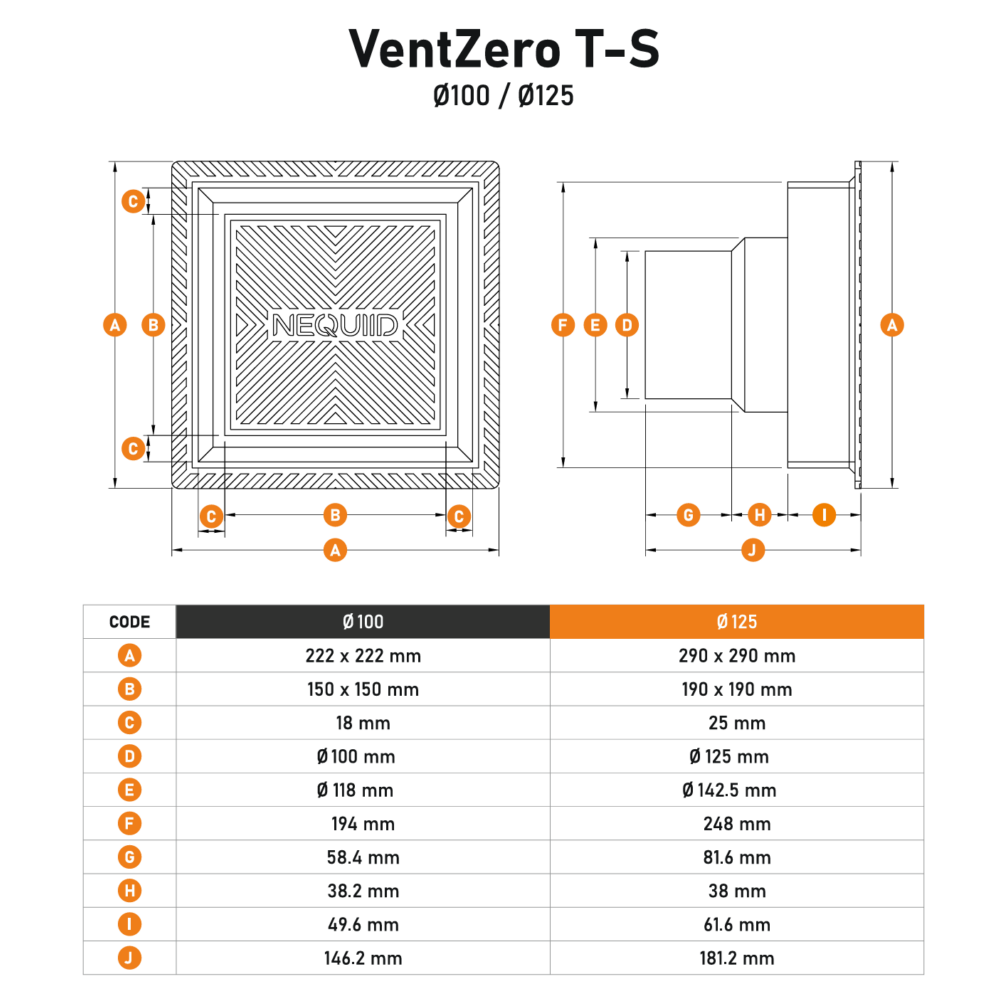

* Видимые размеры указаны для понимания внешнего вида после монтажа. Габарит корпуса, диаметр адаптера, глубина корпуса и вынос в сторону канала являются техническими монтажными размерами и указаны на техническом чертеже в галерее изображений. Перед заказом необходимо проверить доступное пространство, диаметр и положение канала, а также возможные ограничения вентиляционной трассы.
Что нужно проверить перед заказом
Перед заказом необходимо проверить, позволяет ли зона монтажа правильно установить систему. VentZero T-S размещается за плоскостью отделки, а подключение к каналу должно быть проверено по техническому чертежу.
Быстрая проверка:
- Диаметр и расположение вентиляционного канала.
- Доступное пространство для корпуса и подключения к каналу, согласно техническому чертежу.
- Электропитание для активной версии, если выбран мотор или модуль HT.
Подробные шаги монтажа указаны в инструкции из комплекта, доступной по QR-коду на упаковке. Если облицовка уже завершена, см. серию VentZero Cover для готовых поверхностей.

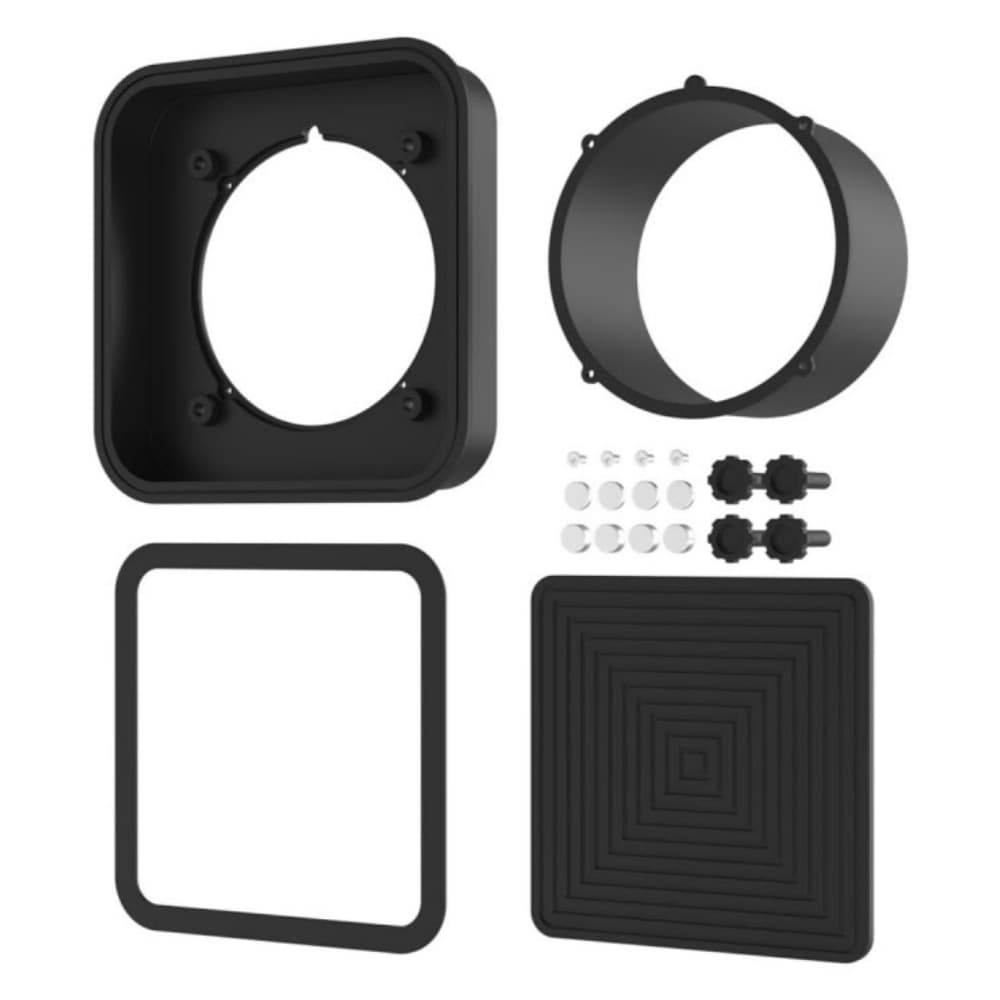

Состав набора
- Система VentZero T-S в сборе — корпус, фронтальный элемент и технический модуль, в зависимости от выбранной конфигурации, подготовлена к монтажу — 1 шт.
- Шаблон для разметки и выреза — 1 шт.
- Инструкция по монтажу и использованию — доступ по QR-коду на упаковке.
Не входит в базовый комплект: защитная сетка, обратный клапан, клей для приклеивания отделочного материала на фронтальный элемент и фиксации корпуса, элементы электропроводки, работы по вырезу, монтажу или подготовке отделки, если они не указаны отдельно в коммерческом предложении.
Часто задаваемые вопросы
Обязательна ли версия с мотором?
Нет. VentZero T-S можно выбрать без мотора, если есть рабочая естественная тяга или подключение к существующей системе вентиляции. Версия с мотором выбирается, когда нужна принудительная вытяжка или более контролируемая работа системы.
Можно ли установить VentZero T-S после завершения работ?
VentZero T-S разработан для монтажа на этапе облицовки. Если поверхность уже готова и нет задачи вскрывать облицованную зону, обычно выбирается серия VentZero Cover.
Как выбрать диаметр?
Диаметр выбирается по существующему или проектируемому каналу. Ø100 чаще используется для компактных санузлов, WC и коротких трасс. Ø125 подходит для стандартных ванных комнат, более длинных трасс и помещений с большей воздушной нагрузкой. Ø150 и Ø200 — пассивные проектные версии для больших каналов и централизованной вентиляции, подтверждаются отдельно.
Какие размеры остаются видимыми после монтажа?
После монтажа видимыми остаются фронтальный элемент, интегрированный в отделку, и периметральная воздушная щель. Для Ø100 центральная зона под отделку составляет 150 × 150 мм, а внешний контур видимой зоны — 186 × 186 мм. Для Ø125 центральная зона под отделку составляет 190 × 190 мм, а внешний контур видимой зоны — 240 × 240 мм. Монтажные размеры корпуса и адаптера указаны на техническом чертеже в галерее изображений.
Почему Ø150 и Ø200 не отображаются в конфигураторе?
Ø150 и Ø200 — проектные версии. Их необходимо проверять по каналу, доступному пространству, системе вентиляции и требованиям объекта. Поэтому они не выбираются как стандартные вариации товара.
Изменения относительно стандартной версии оплачиваются отдельно?
Да. Стандартные конфигурации — это версии, доступные для прямого заказа. Специальные цвета, адаптация размеров, проектные решения или другие индивидуальные технические требования подтверждаются до производства и рассчитываются отдельно.
Можно ли заказать другой цвет?
Стандартный цвет корпуса — чёрный. Другие цвета могут быть выполнены под заказ, с дополнительной стоимостью, после подтверждения конфигурации и срока производства.
VentZero включает мотор или это только корпус под канальный вентилятор?
VentZero — это интегрированная система, а не пустой корпус под любой канальный вентилятор. Активная версия поставляется с совместимым техническим модулем, подобранным под геометрию системы и условия монтажа.
Мотор можно заменить при необходимости, но замена выполняется совместимым модулем или компонентом VentZero, а не любым мотором, купленным отдельно.
Можно ли добавить защитную сетку или обратный клапан?
Да, систему можно дополнить совместимыми аксессуарами VentZero, если этого требует проект. Защитная сетка и обратный клапан не обязательны для каждой установки; выбор зависит от канала, трассы и условий эксплуатации.
Можно ли обслуживать систему после монтажа?
Да. VentZero T-S разработан для доступа к внутренним компонентам через фронтальную часть системы после монтажа, в пределах выбранной конфигурации и при условии корректной установки.
Какая гарантия у VentZero?
NEQUID COMPANY S.R.L. предоставляет коммерческую гарантию 24 месяца на систему VentZero при соблюдении правил монтажа, эксплуатации и обслуживания. Подробные условия подтверждаются в гарантийной документации или коммерческом предложении.
Почему корпус не меньше?
Размер корпуса связан не только с дизайном, но и с прохождением воздуха. Если зона входа слишком мала, скорость воздуха в щели увеличивается, а система может стать более шумной и менее эффективной. Поэтому VentZero проектируется как система скрытой вентиляции с аэродинамической геометрией, а не как простая декоративная накладка.
