Скрытая вентиляция под плитку — VentZero T-R
От 1.875 MDL
Система скрытой вентиляции под плитку, круглой формы (круглая), для ванных комнат, душевых и санузлов. Минималистичная модель VentZero T-R монтируется на этапе облицовки, идеально скрывая устройство под керамической отделкой и оставляя на виду лишь элегантный зазор по периметру (эффект теневого шва).
Выберите: Ø100 или Ø125 и нужную конфигурацию.
VentZero T-R — это система скрытой вентиляции круглой формы под плитку, предназначенная для ванных комнат, душевых, санузлов и других помещений с керамической облицовкой, где обычная вентиляционная решётка нарушила бы целостность дизайна интерьера. Система устанавливается на этапе подготовки и облицовки стены: технический корпус размещается за отделочным слоем, а круглый фронтальный элемент облицовывается вырезанным фрагментом той же керамической плитки. После монтажа корпус и патрубок остаются скрытыми, а снаружи видны только облицованная центральная поверхность и круговая периметральная щель, необходимая для циркуляции воздуха.
Модель T-R отличается круглой геометрией и подходит для проектов с плавными линиями, округлыми формами и аккуратной интеграцией технических элементов. В конфигураторе доступны стандартные версии для воздуховодов Ø100 мм и Ø125 мм. Изделие можно заказать без вентилятора, со встроенным вентилятором или с вентилятором, датчиком влажности и таймером. Корпус изготовлен из технического PETG методом 3D-печати.
Ventilație ascunsă sub gresie, cu formă rotundă: cum se alege diametrul
Diametrul modelului VentZero T-R se alege în primul rând în funcție de diametrul tubulaturii existente și de spațiul tehnic disponibil în spatele finisajului. Trebuie verificate suplimentar lungimea traseului, numărul de coturi, capacitatea canalului de ventilație și tipul configurației alese. Dimensiunea încăperii poate fi utilizată doar ca orientare suplimentară, nu ca unic criteriu de alegere. Înainte de comandă, verificați obligatoriu desenul tehnic din galeria produsului, deoarece diametrul racordului nu reprezintă dimensiunea totală a corpului.
VentZero T-R Ø100
РЕКОМЕНДУЕМ
Configurații: fără ventilator / cu ventilator / cu ventilator, senzor de umiditate și temporizator.
Racord pentru tubulatură: Ø100 mm*.
Круглая центральная зона под отделку: Ø196 mm*.
Видимая периметральная щель: 18 мм*.
Contur exterior al zonei frontale: Ø268 mm*.
Diametrul corpului posterior: Ø118 mm*.
Adâncime totală: 146,2 mm*.
Debit orientativ al modulului activ: până la 100 m³/h**.
Alimentare pentru configurația activă: 220–240 V / 50 Hz.
Putere electrică: 13 W.
Nivel de zgomot orientativ: aproximativ 30 dB(A)**, indicat la distanță în condiții standard.
Versiune fără ventilator: funcționarea depinde de tirajul natural, de un ventilator extern sau de sistemul centralizat la care este conectată.
Recomandare: băi compacte, WC-uri de serviciu, grupuri sanitare mici și instalații cu tubulatură Ø100 mm.
Alegeți Ø100? Selectați în configurator diametrul Ø100, configurația tehnică și culoarea carcasei.
VentZero T-R Ø125
DEBIT MAI MARE
Configurații: fără ventilator / cu ventilator / cu ventilator, senzor de umiditate și temporizator.
Racord pentru tubulatură: Ø125 mm*.
Круглая центральная зона под отделку: Ø240 mm*.
Видимая периметральная щель: 25 мм*.
Contur exterior al zonei frontale: Ø340 mm*.
Diametrul corpului posterior: Ø142,5 mm*.
Adâncime totală: 181,2 mm*.
Debit orientativ al modulului activ: până la 197 m³/h**.
Alimentare pentru configurația activă: 220–240 V / 50 Hz.
Putere electrică: 16 W.
Nivel de zgomot orientativ: aproximativ 32 dB(A)**, indicat la distanță în condiții standard.
Versiune fără ventilator: funcționarea depinde de tirajul natural, de un ventilator extern sau de sistemul centralizat la care este conectată.
Recomandare: băi principale, spații cu umiditate ridicată și instalații cu tubulatură Ø125 mm.
Alegeți Ø125? Verificați spațiul disponibil conform desenului tehnic și selectați Ø125 în configurator.

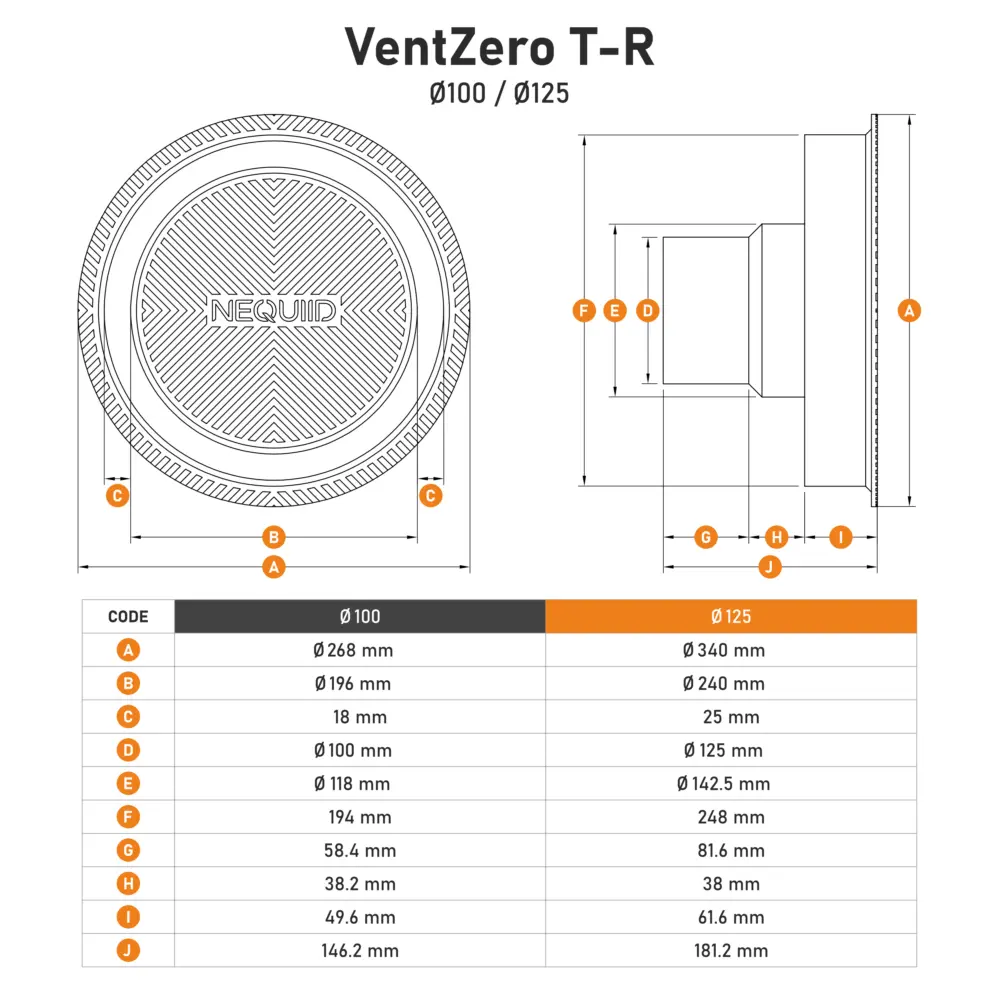

* Dimensiunile sunt preluate din desenul tehnic VentZero T-R. Pentru varianta Ø100, conturul exterior este Ø268 mm, zona centrală placabilă Ø196 mm, racordul Ø100 mm, iar adâncimea totală 146,2 mm. Pentru varianta Ø125, conturul exterior este Ø340 mm, zona centrală placabilă Ø240 mm, racordul Ø125 mm, iar adâncimea totală 181,2 mm. Toate cotele A–J trebuie verificate în desenul tehnic înainte de comandă și instalare.
** Valorile pentru debitul de aer și nivelul de zgomot sunt orientative pentru modulele de ventilație utilizate, în condiții standard. Debitul real al sistemului instalat depinde de diametrul și starea canalului, lungimea traseului, numărul de coturi, capacitatea coloanei de ventilație, accesoriile montate și calitatea instalării. Nivelul de zgomot este indicat orientativ la distanță și nu reprezintă valoarea măsurată direct lângă sistem.
Versiuni speciale — Ø150 și Ø200
ПРОЕКТНАЯ ВЕРСИЯ
Configurație: variantele VentZero T-R Ø150 și Ø200 sunt soluții speciale, analizate individual în funcție de tubulatură, spațiul disponibil și configurația instalației. Pentru Ø150, posibilitatea integrării unui ventilator se verifică separat. Varianta Ø200 este destinată în principal sistemelor pasive sau centralizate cu tubulatură de capacitate mai mare.
Ø150: proiecte rezidențiale ample, hoteluri, vile și spații în care este necesară integrarea discretă a unei tubulaturi cu diametru mai mare.
Ø200: spații comerciale, showroom-uri, zone SPA, piscine și instalații centralizate.
Dimensiunile, cotele de montaj, configurația și caracteristicile tehnice se confirmă individual înainte de producție.
Aveți nevoie de Ø150 sau Ø200? Înainte de ofertare trebuie verificate canalul, spațiul disponibil și cerințele sistemului de ventilație.
Коммерческое примечание: VentZero T-R este disponibil în configurații standard pentru comandă directă. Orice modificare în afara configurațiilor standard, inclusiv culori speciale, alte dimensiuni, adaptări geometrice sau soluții pentru proiecte atipice, se verifică înainte de producție și se ofertează separat.
Что нужно проверить перед заказом
Înainte de comandarea sistemului de ventilație ascunsă, verificați dacă structura peretelui permite instalarea corectă. Corpul VentZero T-R se poziționează în spatele planului plăcii ceramice, iar racordarea la canal trebuie corelată cu desenul tehnic din galeria produsului.
Verificare rapidă înainte de montaj:
- Diametrul și poziția axei canalului de ventilație;
- Spațiul tehnic necesar pentru corp și racord, conform desenului variantei selectate;
- Adâncimea disponibilă în perete, nișă sau structura de gips-carton;
- Poziția sistemului în raport cu rosturile plăcilor ceramice;
- Prezența alimentării electrice de 220–240 V pentru configurațiile active;
- Posibilitatea testării sistemului înainte de placarea definitivă.
Instrucțiunile detaliate de montaj sunt disponibile prin codul QR de pe ambalaj. Dacă suprafața este deja complet placată și rostuită, consultați seria VentZero Cover, destinată suprafețelor finalizate.
Conținutul pachetului standard
- Sistem VentZero T-R asamblat, în diametrul, culoarea și configurația selectată — 1 buc.
- Corp tehnic cu racord pentru tubulatură și element frontal circular placabil.
- Modul de ventilație, numai pentru configurațiile active selectate.
- Senzor de umiditate și temporizator, numai pentru configurația corespunzătoare.
- Șablon circular pentru marcarea și tăierea plăcii ceramice — 1 buc.
- Acces la instrucțiunile de montaj și utilizare prin cod QR pe ambalaj.
Nu sunt incluse în pachetul de bază: placa ceramică pentru finisarea elementului frontal, tubulatura, cablurile electrice, adezivul și materialele de montaj, serviciile de instalare, plasa de protecție anti-insecte и clapeta antiretur.
Întrebări frecvente despre VentZero T-R
Este obligatorie alegerea unei configurații cu ventilator?
Nu. VentZero T-R poate fi comandat fără ventilator dacă este conectat la un canal cu tiraj natural suficient, la un ventilator extern sau la un sistem centralizat. Configurația fără ventilator nu creează singură evacuare forțată.
Se poate instala VentZero T-R după finalizarea placării?
VentZero T-R este proiectat pentru instalare în etapa de pregătire și placare a peretelui. Dacă suprafața este deja complet placată și rostuită, instalarea necesită intervenții asupra finisajului. Pentru astfel de situații poate fi analizată seria VentZero Cover.
Cum se alege diametrul potrivit?
Diametrul se alege în primul rând în funcție de tubulatura existentă și de spațiul disponibil pentru corp. Varianta Ø100 se conectează la tubulatură Ø100, iar varianta Ø125 la tubulatură Ø125. Trebuie verificate și lungimea traseului, numărul de coturi și capacitatea canalului.
Какие размеры остаются видимыми после монтажа?
Pentru Ø100, zona centrală placabilă are Ø196 mm, iar conturul exterior al zonei frontale are Ø268 mm. Pentru Ø125, zona centrală are Ø240 mm, iar conturul exterior Ø340 mm. Între elementul central și contur rămâne fanta perimetrală pentru circulația aerului.
Debitul de 100 sau 197 m³/h este garantat după instalare?
Nu. Valorile sunt orientative pentru modulele de ventilație utilizate. Debitul real depinde de canal, lungimea traseului, numărul de coturi, capacitatea coloanei, accesoriile montate și calitatea instalării.
De ce versiunile Ø150 și Ø200 nu pot fi comandate direct din configurator?
Aceste dimensiuni sunt destinate proiectelor speciale și necesită verificarea tubulaturii, a spațiului de montaj și a configurației sistemului înainte de producție.
Modificările personalizate se achită separat?
Da. Culorile speciale, dimensiunile diferite și adaptările geometrice sau tehnice în afara configurațiilor standard se verifică și se ofertează separat.
În ce culori este disponibilă carcasa?
Carcasa este disponibilă în negru, culoare standard din stoc, și alb, realizat la comandă în 3–5 zile. Alegerea culorii se face în configurator.
Ventilatorul este inclus în pachet?
Ventilatorul este inclus numai dacă este selectată o configurație activă. Varianta fără ventilator se livrează fără modul pentru evacuarea forțată a aerului.
Se poate adăuga plasă anti-insecte sau clapetă antiretur?
Da. Accesoriile compatibile pot fi comandate separat. Trebuie avut în vedere că plasa și clapeta antiretur pot influența debitul real, iar clapeta poate reduce tirajul natural în configurațiile fără ventilator.
Cum se curăță și se întreține sistemul?
Elementul frontal circular este detașabil și permite curățarea fantei, accesul la zona interioară și verificarea ventilatorului în configurațiile active, fără demontarea finisajului ceramic din jur.
Ce garanție are VentZero T-R?
VentZero T-R beneficiază de o garanție comercială de 24 de luni pentru componentele mecanice și electrice incluse în configurația selectată, conform condițiilor NEQUID COMPANY S.R.L.
De ce corpul sistemului este mai mare decât racordul de ventilație?
Corpul trebuie să asigure conectarea la tubulatură, susținerea elementului frontal și o secțiune suficientă pentru trecerea aerului prin fanta perimetrală. Reducerea excesivă a corpului ar putea crește rezistența la trecerea aerului și zgomotul aerodinamic.
Linkuri utile și recomandări
Компоненты и аксессуары
Completați sistemul cu o plasă anti-insecte sau o clapetă antiretur, în funcție de configurația instalației.
Другие формы VentZero для плитки
Consultați modelul pătrat T-S și modelul T-Q cu colțuri rotunjite pentru alegerea geometriei potrivite proiectului.
Монтаж на готовые поверхности
Dacă peretele este deja complet placat, consultați soluțiile din seria VentZero Cover.
